Beskrivelse
Quad-funktionen giver brugeren mulighed for at få vist alle fire kanaler på ét skærmbillede.
Dvs. skærmens areal kan deles op i 4 lige store dele, så man kan følge med i fire kameraer på én gang.
Skærmen understøtter AHD-opløsning, som gør det muligt at tilslutte de nye AHD kameraer, der viser et væsentligt mere tydeligt billede end de traditioneller kameraer med standard PAL/NTSC opløsning. Du kan stadig tilslutte de ældre kameraer med standardopløsning, men det er ikke hensigtsmæssigt at blande gamle og nye kameraer, fordi der er en generel indstilling i monitoren, hvor du vælger input-opløsning som gælder for alle kameraindgange på én gang.

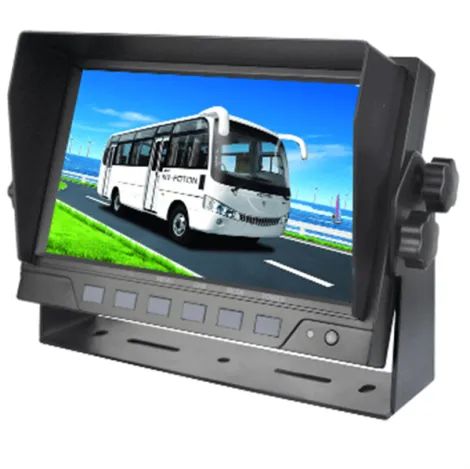

Skærmen leveres med solid fod af stål. Kan også benyttes med sugekopholder (sugekopholder medfølger ikke).
Triggerledningerne kan tilsluttes baklysets eller blinklysets positive spænding. Dermed kan skærmen tændes/aktiveres, når der skiftes til bakgear elle når blinklyset tændes. Hvis skærmen allerede er tændt og viser split- eller quad-skærm, vil den skifte til single-skærm - dvs. det pågældende kamera bliver vist i fuld skærmstørrelse så længe der er positiv spænding på triggerledningen.
Fire videoindgang gør det muligt at have fire bakkameraer eller cyklistkameraer tilsluttet. Evt. et cyklistkamera på kanal 1 og et bakkamera på kanal 2.
Der kan skiftes mellem kanalerne med knapperne på skærmen eller via triggerledningerne. Når en af ledningerne forsynes med positiv spænding, skiftes til den tilhørende kanal.
4-pol-tilslutningerne gør det nemt at tilslutte kameraer med ét kabel pr. kamera. Kablet sender 12 volt til kameraet og kameraet sender videosignal til skærmen.
Med en adapter kan skærmen bruges med kameraer, der har RCA / Phono stik (adapter medfølger ikke).
Virker med AHD kameraer og med standardopløsning
PAL / NTSC system auto-switching
Opløsning på display: 800 x 480 pixels.
Dimensioner: 180(B) x 121(H ) x 23(D) mm.
Spænding: DC 12 volt eller 24 volt (automatisk tilpasning)
Samme design som bkm7-2
