Beskrivelse
Denne 10,1" bakkamera-monitor giver dig fuldt overblik over dit køretøj med op til 4 kameraer vist samtidig på én skærm.
Monitoren understøtter både AHD og CVBS videosignaler og kan vise kamerabilleder i enkelt-, dobbelt-, tredobbelt- eller quad-split visning. Med IPS-panel, indbygget højttaler, optagefunktion via micro-SD kort og infrarød fjernbetjening er den velegnet til lastbiler, trailere, campingvogne, traktorer, entreprenørmaskiner og andre køretøjer med 12V eller 24V elektrisk system.
- 10,1" IPS-skærm med bred synsvinkel (80° i alle retninger)
- Opløsning: 1024 x 600 pixels (16:9 format)
- 4-kanals videoindgang – vis op til 4 kameraer samtidig
- Understøtter AHD og CVBS videoformater (automatisk genkendelse)
- Flere visningstilstande: enkelt kanal, dobbelt-split, tredobbelt-split og quad-split
- 4 uafhængige trigger-ledninger – monitoren skifter automatisk til det relevante kamera (f.eks. ved bakning)
- Indbygget optagefunktion med afspilning – lagrer video på micro-SD kort (maks. 256 GB)
- Indbygget højttaler med lydstyrkeregulering
- Infrarød fjernbetjening medfølger
- Justerbare parkeringslinjer for hver kanal
- Billedspejling og flip-funktion (vandret/lodret) for fleksibel montering
- Automatisk baggrundslysjustering efter omgivende lysforhold
- Solskærm medfølger for god læsbarhed i direkte sollys
- Bred driftsspænding: DC 12V–24V med kortslutningsbeskyttelse
- Lavt strømforbrug: under 7W
- 9 menusprog (inkl. engelsk, tysk, fransk, spansk og italiensk)
- Driftstemperatur: -20°C til +60°C

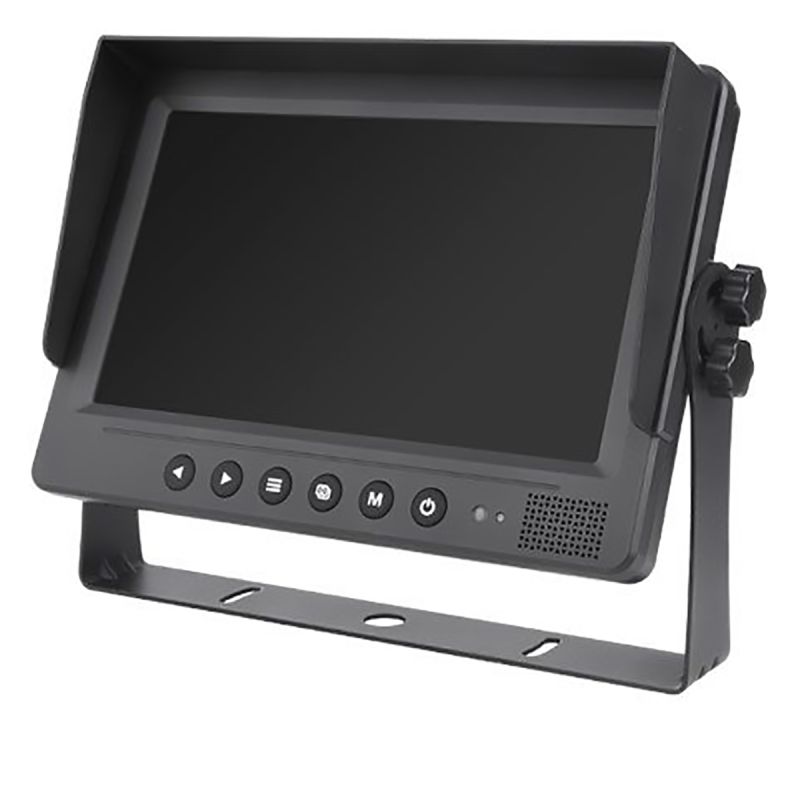

Stor IPS-skærm med skarpt billede fra alle vinkler
Monitoren er udstyret med et 10,1" IPS-panel (In-Plane Switching) med en opløsning på 1024 x 600 pixels og en lysstyrke på 800 cd/m². IPS-teknologien sikrer, at farver og kontrast forbliver ensartet, selv når du ser skærmen fra siden – med en synsvinkel på 80° i alle retninger. Det er en vigtig fordel i et køretøj, hvor føreren ikke altid ser skærmen lige forfra. Kontrastforholdet er 1000:1, og lysstyrke, farve og kontrast kan justeres individuelt via menuen. Den medfølgende solskærm monteres oven på skærmen og reducerer refleksioner i direkte sollys.
4 kanaler med automatisk kameraskift
Monitoren har 4 separate videoindgange, der hver kan tilsluttes et kamera – f.eks. bakkamera, sidekameraer og frontkamera. Hver kanal har en dedikeret trigger-ledning (grøn, blå, grå og hvid), som kan forbindes til køretøjets bakgearssignal eller andre signalkilder. Når en trigger-ledning aktiveres, skifter monitoren automatisk til det tilhørende kamera. Du kan indstille en forsinkelsesfunktion (trigger delay), der holder kamerabilledet i et antal sekunder, efter signalet ophører – praktisk ved bakning, så billedet ikke forsvinder med det samme. Alle 4 kanaler genkender automatisk videoformat (PAL/NTSC) og signaltype (AHD/CVBS), så der ikke kræves manuel konfiguration.
Fleksible visningstilstande
Monitoren understøtter flere visningstilstande, som du kan skifte mellem via knapperne på frontpanelet, fjernbetjeningen eller menuen. I FULL-tilstand vises ét kamera i fuld skærm. I SPLIT-tilstand deles skærmen op, så du kan se 2, 3 eller alle 4 kameraer samtidig (quad-split). I SCAN-tilstand cykler monitoren automatisk mellem kanalerne med en indstillelig visningsvarighed per kanal. Det giver dig et løbende overblik over alle kameravinkler, også når du ikke manuelt skifter kanal.
Indbygget videooptagelse og afspilning
Monitoren har en indbygget optagefunktion, der lagrer video i AVI-format på et micro-SD kort (TF-kort) med plads til op til 256 GB. Optagelsen starter automatisk, når et kort er indsat. Via menuen kan du indstille varigheden af de enkelte videoklip og slå lydoptagelse til eller fra for hver kanal. Optagede videoer kan afspilles direkte på skærmen via VIDEO PLAYBACK-menuen, hvor filer er sorteret efter dato og kanal. Det er praktisk, hvis du har brug for at gennemse en hændelse – f.eks. en parkeringsskade eller en situation på vejen.
Vigtigt: Et nyt micro-SD kort skal formateres i monitoren, inden det bruges første gang. Det gøres via System-menuen under "Format TF Card".
Justerbare parkeringslinjer
For hver af de 4 kanaler kan du aktivere justerbare parkeringslinjer (guidelines), der vises oven på kamerabilledet. Linjerne kan tilpasses i position (op/ned, venstre/højre), bredde og afstand, så de matcher dit køretøjs dimensioner. Afstanden kan vises i meter eller fod. Det giver dig en visuel hjælp ved bakning og parkering, der er tilpasset netop dit køretøj.
Billedspejling og flip for fleksibel montering
Hvert kamerabillede kan indstilles individuelt til normal visning, spejlvendt, flippet (op/ned) eller spejlvendt+flippet. Det giver dig fuld fleksibilitet, uanset om kameraet er monteret i køretøjets forende, bagende, side eller i loftet af en kabine. Indstillingen foretages per kanal i MIRROR-menuen.

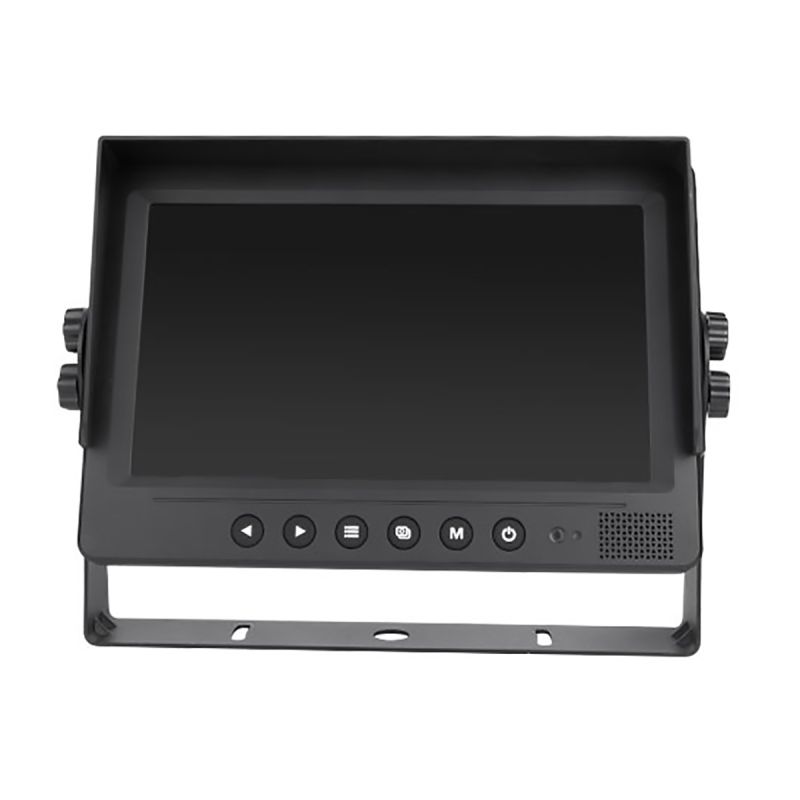

Betjening via frontpanel og fjernbetjening
Monitoren betjenes via 7 knapper på frontpanelet: tænd/sluk, venstre/højre-pil (lydstyrke og menunavigation), flueben (baggrundslysskift), menu, AV (kanalskift) samt lyssensor og IR-modtager. Den medfølgende infrarøde fjernbetjening giver desuden direkte adgang til de 4 kanaler (CH1-CH4) og alle menufunktioner, hvilket er praktisk når monitoren er monteret uden for rækkevidde. Fjernbetjeningen bruger et udskifteligt knapcellebatteri.
Installation og tilslutning

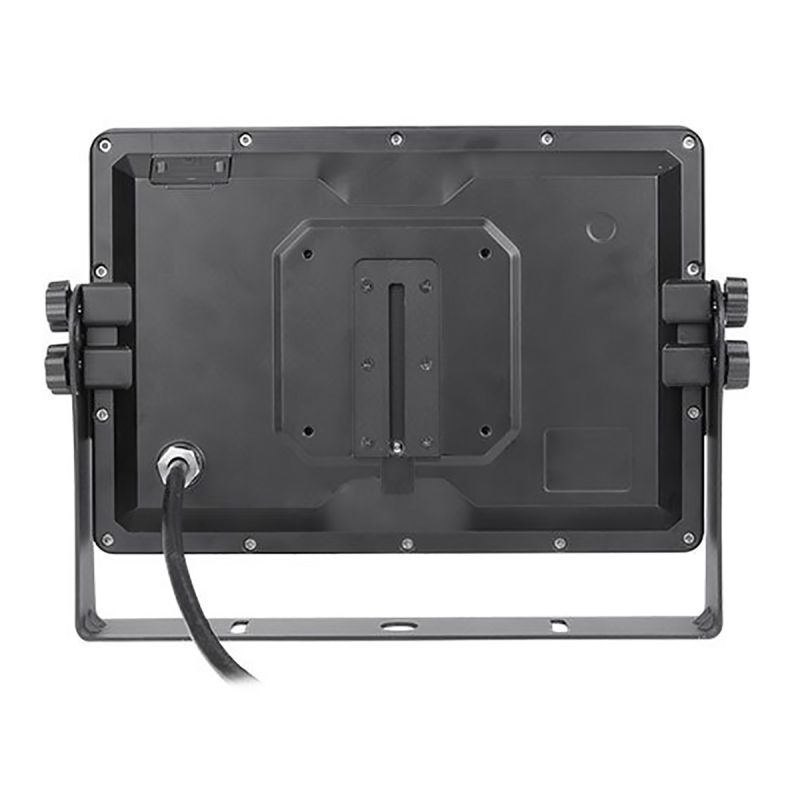

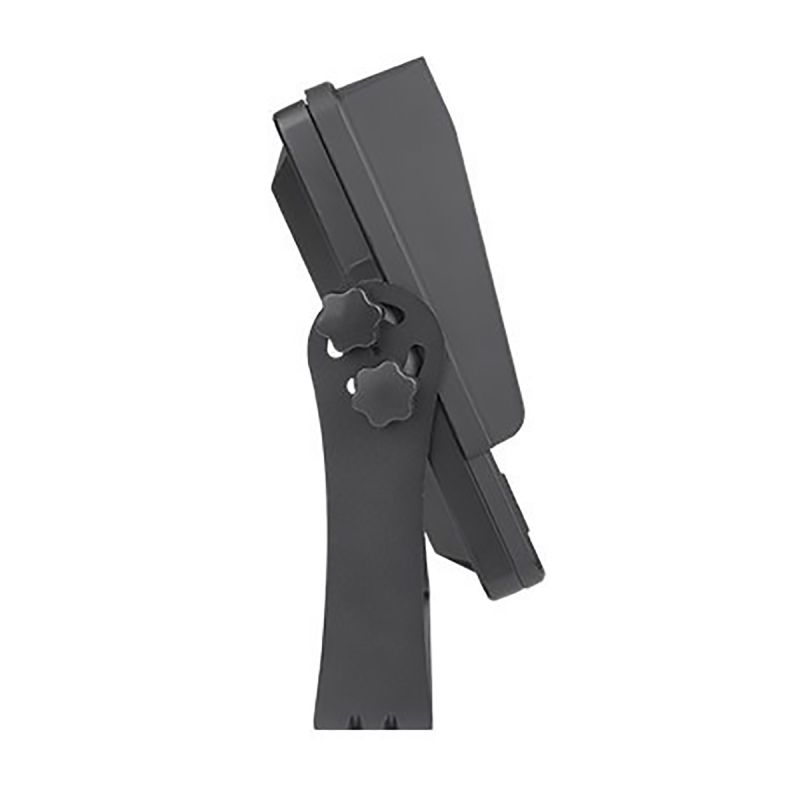

Monitoren leveres med et U-formet monteringsbeslag, som monteres i køretøjet med de medfølgende skruer. Skærmen fastgøres derefter til beslaget med fingerskruer, der gør det nemt at justere vinklen. Tilslutning sker via det medfølgende kabeladapter, som har et 24-pin stik i den ene ende (til monitoren) og farvekodede ledninger i den anden ende. Den sorte ledning tilsluttes stel/minus på køretøjets batteri, den røde ledning tilsluttes DC +12V–24V (plus/konstant strøm). De fire trigger-ledninger (grøn, blå, grå, hvid) tilsluttes de relevante signalkilder. Kameraerne tilsluttes via 4-pin AV-stik.
Med i pakken
- 1 stk. 10,1" IPS bakkamera-monitor
- 1 stk. kabeladapter (24-pin med farvekodede ledninger)
- 1 stk. solskærm
- 1 stk. U-formet monteringsbeslag med skruer
- 1 stk. infrarød fjernbetjening (inkl. batteri)
Bemærk: Kameraer, micro-SD kort og eventuelt forlængerkabel medfølger ikke og skal anskaffes separat. Tilbehøret kan variere afhængig af version. Se under Relaterede produkter for kompatible kameraer.
